CT2-H125 POINCONNEUSE ELECTRO-HYDRAULIQUE
Consulter le tableau des références machines et outillages :
CT2-H125

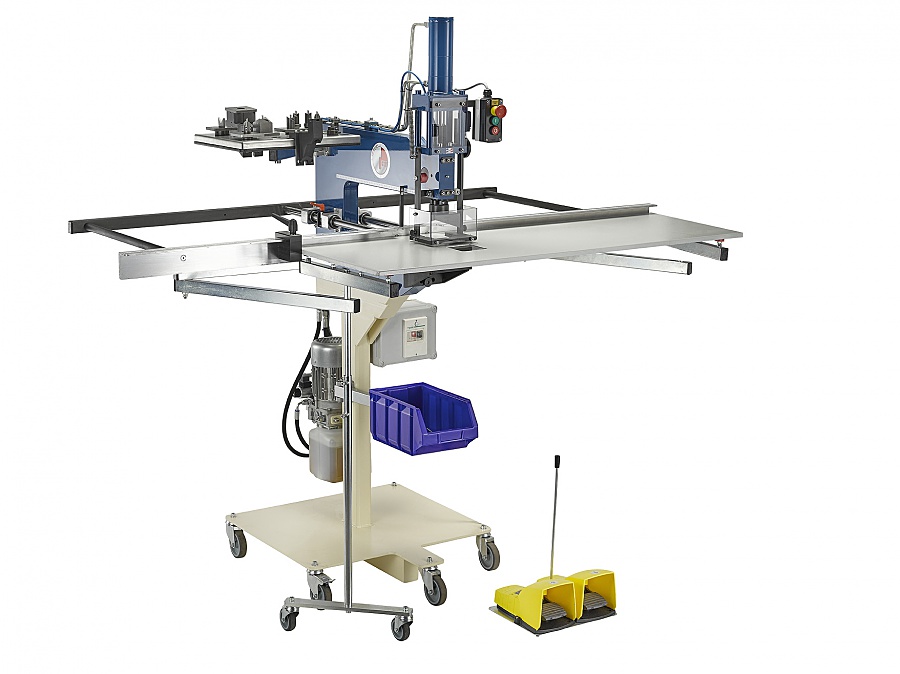

Machine autonome, sur socle mobile, avec centrale hydraulique intégrée et pédale de commande double.

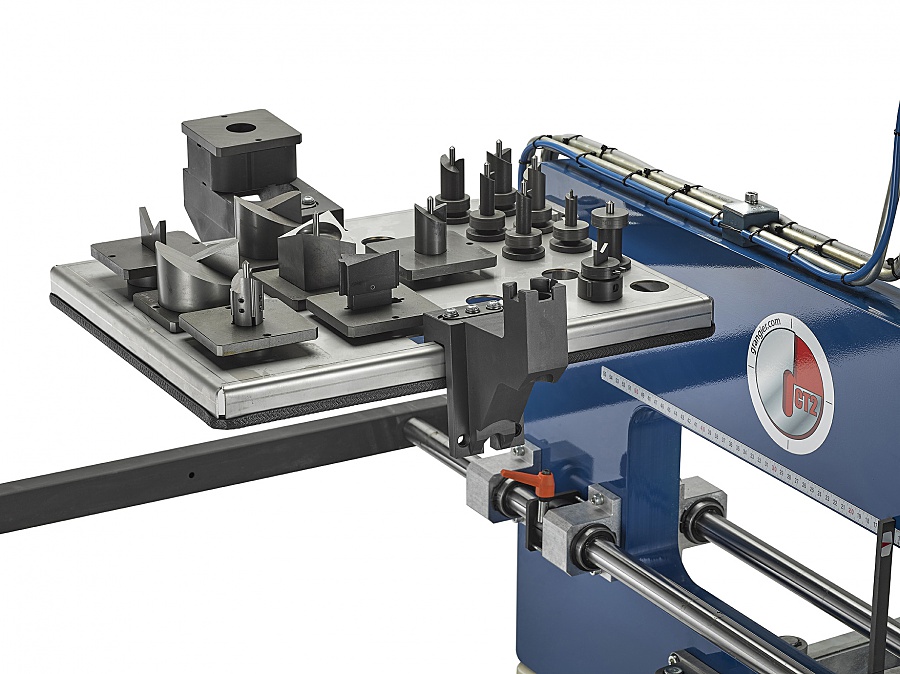

- Supports articulés pour le déplacement des portes.
- Règle X/Y avec réglets et butées pour travail en série.

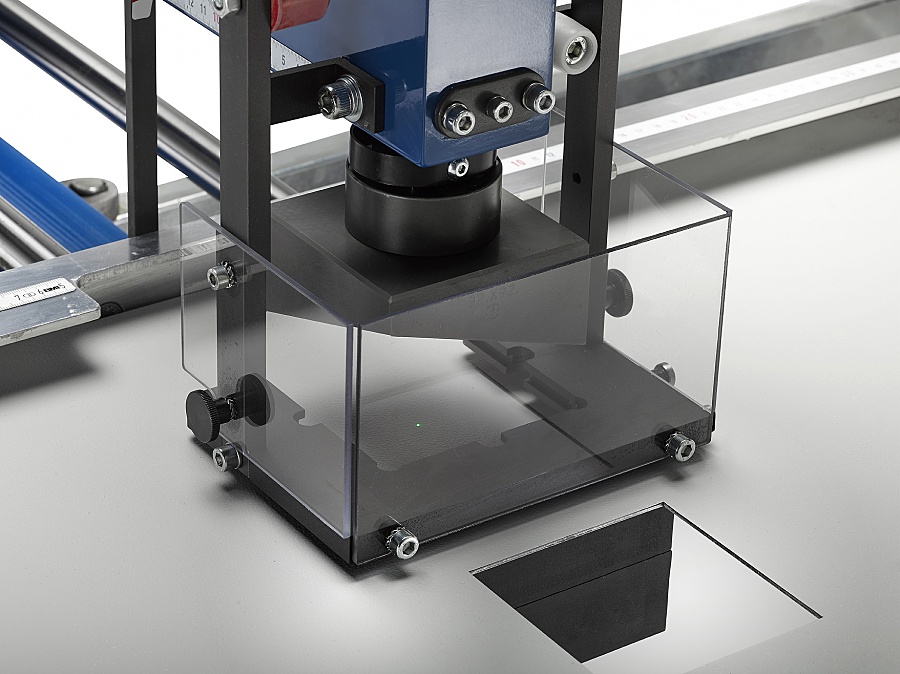

- Pointeau intégré aux poinçons pour travail "au tracé", ou pointeau laser très visuel .
- La vitesse modérée de descente du poinçon évite les erreurs de positionnement de l'opérateur, le poinçon reste en position lorsque la pédale de commande est relachée.

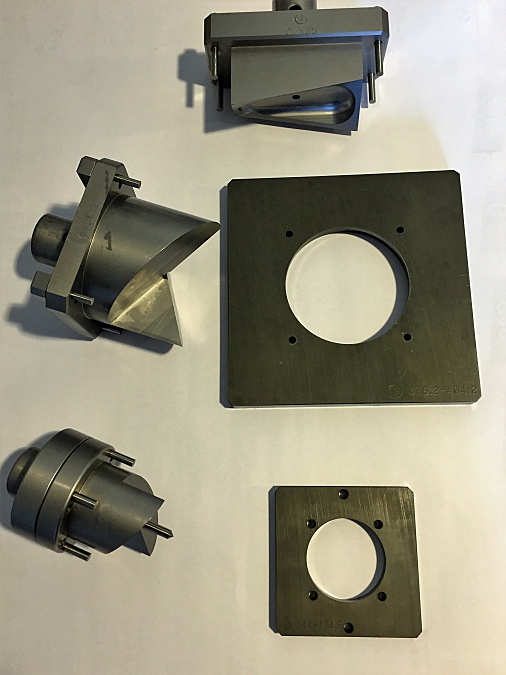

Gamme de poinçons très étendue, du diamètre 3 mm au 125x125mm, gammes PG, ISO et toutes dimensions "électrique" ou sur mesure.
Caractéristiques techniques:
- Centrale électro-hydraulique 240 V monophasée, 90 bars.
- Poids : 250 kg
- Dimensions (sans règle) : 800x720x1720
- Profondeur du col de cygne : 510 mm.
- Capacités de perçage :
2 mm sur acier ou inox
4 mm sur plastique ou polyester
PRODUITS CONNEXES
- CT2-H63.5 poinçonneuse électro-hydraulique
- CT2-M poinçonneuse manuelle
- emporte-pièces ronds et rectangulaires pour acier standard
- emporte-pièces ronds et rectangulaires pour inox
- emporte-pièces ronds et rectangulaires "hors standard"
- coffrets pompe hydraulique manuelle et emporte pièces pour acier tristar
- coffrets pompe hydraulique manuelle et emporte pièces pour inox tristar plus
- pompe hydraulique portable pour emporte pièces akku punch
- vérin de poinçonnage pour emporte pièces avec pompe à pied hydraulique
- scie cloche
Poinçons matrices Ø64à 120 et carrés 61 à 125 maxi
| PERCAGE | DESTINATION | REFERENCE |
| Perçages ronds: | ||
| Ø68 | PMR68 | |
| Ø70 | PMR70 | |
| Ø75,5 | PMR75,5 | |
| Ø76 |
PMR76 |
|
| Ø76.2 |
PMR76,2 |
|
| Ø80 |
PMR80 |
|
| Ø82 |
PMR82 |
|
|
Poinçons matrices carrés de 61x61 à 125x125 pour CT2H-125 : |
||
|
65X36 + 4 centre punches 83x32 |
Industrial connector 10 pins | PMC65X36 |
| 68x44.5 | Boitier Essailec | PMC68X44.5 |
| 68X68 | Appareils 72x72 | PMC68 |
| 71X29 | PMC71X29 | |
| 73X47 | PMC73X47 | |
| 80X50 | PMC80X50 | |
| 86X36 + 4 centre punches 103x32 | Industrial connector : 16 pins | PMC86X36 |
| 92X45,3 | Appareils 96x48 | PMC92X45,3 |
| 92X92 | Appareils 96x96 | PMC92 |
| 112X36 + 4 centre punches 130x32 | Industrial connector : 32pins | PMC112X36 |
| 125X125 maxi, sur demande | ||
| Autres dimensions suivant vos plans | PMCS | |
| Pour découpe de grandes ouvertures | ||
| Ensemble lame et matrice 80 x 5 | Encochage et grandes découpes | LD80 |
| Ensemble lame et matrice 100 x 5 | Encochage et grandes découpes | LD100 |
| Ensemble lame et matrice 120 x 5 | Encochage et grandes découpes | LD120 |
Poinçons matrices Ø23 à 63.5 et rectangles jusqu'à 60x60
| PERCAGE | DESTINATION | REFERENCE |
| PERCAGES RONDS: | ||
| Ø22.5 + 4 ergots 3.2 | Bouton rotatif | PMR25,5-32 |
| Ø25,5 | ISO 25 | PMR25,5 |
| Ø28,3 | PG 21 | PMR28,3 |
| Ø30.5 | PMR30.5 | |
| Ø32,5 | ISO 32 | PMR32,5 |
| Ø33 | PMR33 | |
| Ø34 | PMR34 | |
| Ø34.6 | pMR34.6 | |
| Ø37 | PG 29 | PMR37 |
| Ø38 | PMR38 | |
| Ø40,5 | ISO 40 | PMR40.5 |
| Ø41,5 | PMR41.5 | |
| Ø43 | PMR43 | |
| Ø44 | PMR44 | |
| Ø47 | PG 36 | PMR47 |
| Ø49.6 | PMR49.6 | |
| Ø50,5 | ISO 50 | PMR50,5 |
| Ø54 | PG 42 | PMR54 |
| Ø56 | PMR56 | |
| Ø57 | PMR57 | |
| Ø60 | PG 48 | PMR60 |
| Ø63,5 MAXI | ISO 63 | PMR63,5 |
| PERCAGES CARRES ET RECTANGULAIRES: | ||
| 15X15 | PMC15X15 | |
| 16,1X13,5 | PMC16,1X13,5 | |
| 18X12 | PMC18X12 | |
| 20X20 | PMC20X20 | |
| 22X22 | PMC22X22 | |
| 22.2X22.2 | PMC22.2X22.2 | |
| 24X24 | PMC24X24 | |
| 25X7 OBLONG | Vis de 6 | PMC25x7 |
| 30X22 | PMC30X22 | |
| 33X15 | PMC33X15 | |
| 33X20,3 | PMC33X20,3 | |
| 34X21,5 | PMC34X21,5 | |
| 35X10 | PMC35X10 | |
| 35X35 | PRISE HARTING | PMC35X35 |
| 36,5X21,5 | PMC36,5X21,5 | |
| 36X26 | PMC36X26 | |
| 36X36 | PMC36X36 | |
| 40X30 | 67,5x 30 | PMC40X30 |
| 40X40 | PMC40X40 | |
| 45X29 | 71 x 29 | PMC45X29 |
| 45,3X 22,2 | DIN 48 x 24 | PMC45,3X22,2 |
| 45,3X 45,3 | DIN 48 x 48 et plus | PMC45,3X45,3 |
| 46X36 | PMC46X36 | |
| 47X36 | PMC47X36 | |
| 50X14 | PMC50X14 | |
| 50X25 | PMC50X25 | |
| 50X37 | PMC50X37 | |
| 50X44,5 | PMC50X44,5 | |
| 52x36 + 4 pointeaux entre-axe 70x32 | Connecteur indus. 6 Broches | PMCS56X36 |
| 55X55 | PMC55 | |
| 60X60 maximum | sur mesure | PMCS |
| 9 Broches | sub-D 9 broches | PMSD9 |
| 15 Broches | sub-D 15 broches | PMSD15 |
| 25 Broches | sub-D 25 broches | PMSD25 |
| 37 Broches | sub-D 37 broches | PMSD37 |
| LAMES DE DECOUPE POUR GRANDES OUVERTURES: | ||
| Ensemble lame, porte-lame et matrice 30X5 pour découpe | LD30 | |
| Ensemble lame, porte-lame et matrice 45,3X5 pour découpe | LD45 | |
| Ensemble lame, porte-lame et matrice 60X5 pour découpe | LD60 | |
| FORMES BOUTONNIERE: | ||
| Ensemble poinçon-matrice pour boutonnière D6,5x D12 | PMBS12X6,5 | |
| DECOUPES POUR SERRURES: | ||
| D22,5X20,1 | PMRS22,5X20,1 | |
| D22,5X18,5 | PMRS22,5X18,5 | |
| D22,5X21,2 | PMRS22,5X21,2 | |
Poinçons matrices Ø3 à 22.5
| PERCAGE | DESTINATION | REFERENCE |
| Ø4,2 | PMR4.2 | |
| Ø5 | PMR5.2 | |
| Ø5.2 | PMR5.2 | |
| Ø6.2 | PMR6.2 | |
| Ø6,5 | PMR6.5 | |
| Ø7 | PMR7 | |
| Ø7.2 | PMR7.2 | |
| Ø7.5 | PMR7.5 | |
| Ø8 | LED | PMR8 |
| Ø8,2 | LED | PMR8,2 |
| Ø9 | PMR9 | |
| Ø9.5 | PMR9.5 | |
| Ø10 | PMR10 | |
| Ø10,2 | PMR10,2 | |
| Ø10.5 | PMR10.5 | |
| Ø12 | PMR12 | |
| Ø12,2 | LED/ISO 12 | PMR12,2 |
| Ø12,7 | PG7 | PMR12,7 |
| Ø13.5 | PMR13.5 | |
| Ø14,5 | PMR14,5 | |
| Ø15,2 | PG9 | PMR15,2 |
| Ø16 | PMR16 | |
| Ø16.2 | PMR16.2 | |
| Ø16,5 | ISO 16 | PMR16,5 |
| Ø17,5 | PMR17,5 | |
| Ø18,6 | PG11 | PMR18,6 |
| Ø20 | PMR20 | |
| Ø20,4 | PG13/ISO 20 | PMR20,4 |
| Ø21 | PMR21 | |
| Ø22,5 | PG16 | PMR22,5 |
| Ensemble lame, porte-lame matrice 20X3 pour découpe | LD20 | |
| 8,7X8,7 | PMC8,7X8,7 | |
| Ø 23 maximum | sur mesure | PMRS |
MACHINES CT2-H125 ET ACCESSOIRES
| DESIGNATION | REFERENCE |
| POINCONNEUSE CT2 HYDRAULIQUE CT2-H125 | |
| Col de cygne profondeur 500 mm, sur socle avec roulettes , avec vérin et centrale intégrés, commande par pédales descente / montée du poinçon, arrêt en position pour travail au tracé, règle de 2 mètres, 2 butées, pour travail en coordonnées, centrale hydraulique 240 v 90 bars. | CT2-H125 |
| TABLES PORTE-MATRICES: (indispensables, à choisir en fonction des diamètres de poinçonnage) | |
|
TABLE PORTE-MATRICES LARGEUR 30: pour matrices diamètre 3 à 22,5 mm -maxi Pour CT2-M / CT2-H63.5 / CT2-H125 |
TPM30 |
|
TABLE PORTE-MATRICES LARGEUR 80: pour matrices diamètre 25,5 à 63.5 et carrés 50x50 maxi Pour CT2-M / CT2-H63.5 / CT2-H125 |
TPM80 |
|
TABLE PORTE-MATRICES LARGEUR 150: pour matrices de grandes dimensions 92x92 et autres Pour CT2-H125 seulement |
TPM150 |
| DEVETISSEUR POUR TABLE DE 150: obligatoire avec table de 150 (permet de poinçonner du diamètre 3 au diamètre 120) | DV150 |
| TABLE PORTE-MATRICES LARGEUR 150 modifiée pour passage poinçon125x125 Pour CT2H-125 seulement |
TPM150-125 |
| Plaque de dévêtissage démontable pour poinçon-matrice 125x125 | CT20165 |
| ACCESSOIRES | |
| SUPPORT A ROULETTE POUR PORTES (indispensables pour grandes portes) | SRP |
| PANNEAU DE RANGEMENT POUR OUTILLAGES | CRO |
| SOCLE POUR POINCONNEUSE MANUELLE | SRCT2 |
| TABLE PORTE-MATRICES largeur 42: table intermédiaire pour matrices diamètre 25.5 à 32,5 mm | TPM42 |
