CT2-H63.5 POINÇONNEUSE ELECTRO-HYDRAULIQUE
Consulter le tableau des références machines et outillages :
CT2-H63.5

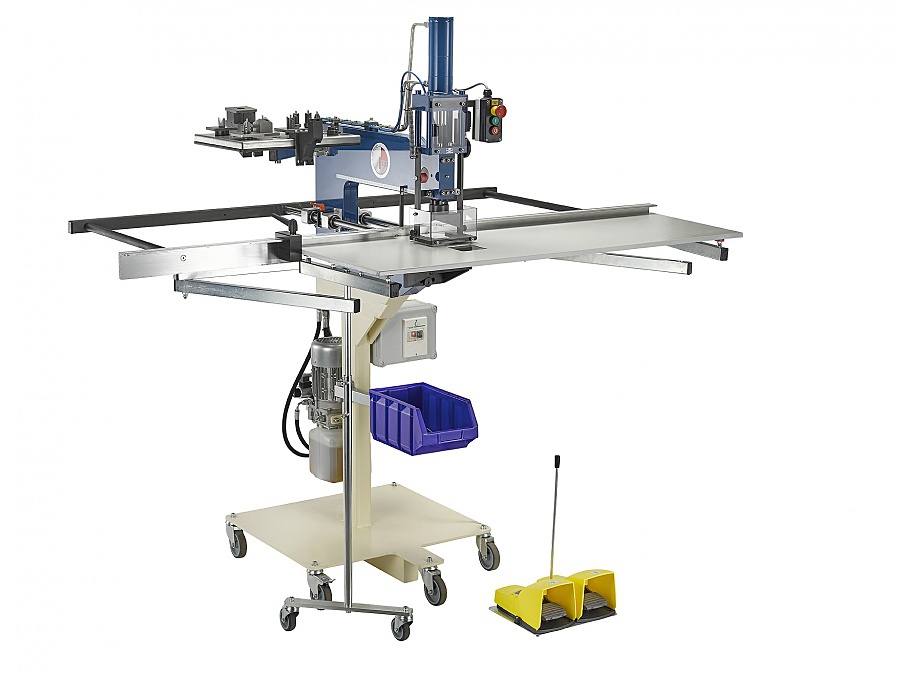

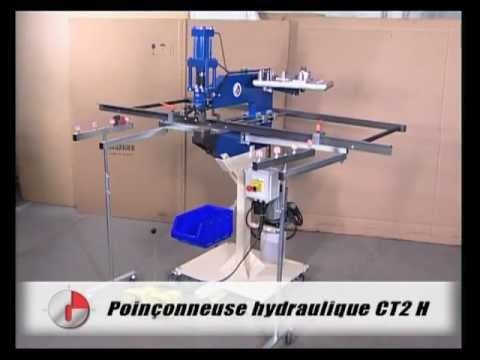

Machine autonome, sur socle mobile, avec centrale hydraulique intégrée et pédale de commande double.
- Supports articulés pour le déplacement des portes,
- Règle X/Y avec réglets et butées pour travail en série,

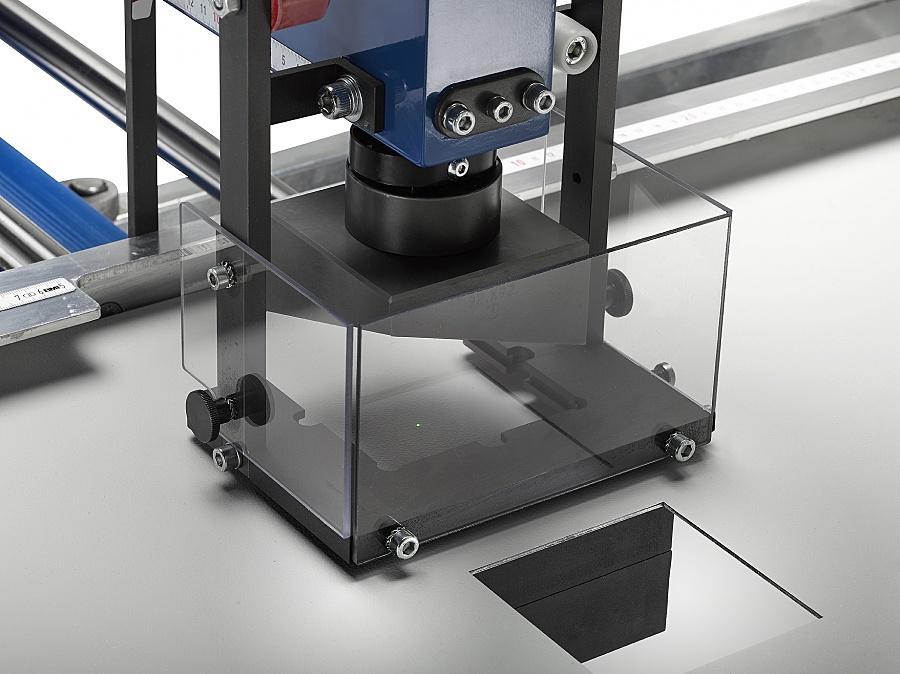

- Pointeau intégré aux poinçons pour travail "au tracé", ou pointeau laser très visuel,
- La vitesse modérée de descente du poinçon évite les erreurs de positionnement de l'opérateur, le poinçon reste en position lorsque la pédale de commande est relâchée.
Gamme de poinçons très étendue, du diamètre 3 mm au 60x60 mm, gammes PG, ISO et toutes dimensions "électrique" ou sur mesure.
Caractéristiques techniques :
- Centrale électro-hydraulique 240 V monophasée, 90 bars.
- Poids : 250 kg
- Dimensions (sans règle) : 800x720x1720
- Profondeur du col de cygne : 510 mm.
- Capacités de perçage :
2 mm sur acier ou inox
4 mm sur plastique ou polyester
PRODUITS CONNEXES
- CT2H-125 poinçonneuse électro-hydraulique
- CT2-M poinçonneuse manuelle
- emporte-pièces ronds et rectangulaires pour acier standard
- emporte-pièces ronds et rectangulaires pour inox
- emporte-pièces ronds et rectangulaires "hors standard"
- coffrets pompe hydraulique manuelle et emporte pièces pour acier tristar
- coffrets pompe hydraulique manuelle et emporte pièces pour inox tristar plus
- pompe hydraulique portable pour emporte pièces akku punch
- vérin de poinçonnage pour emporte pièces avec pompe à pied hydraulique
- scie cloche
MACHINES CT2-H63.5 ET ACCESSOIRES

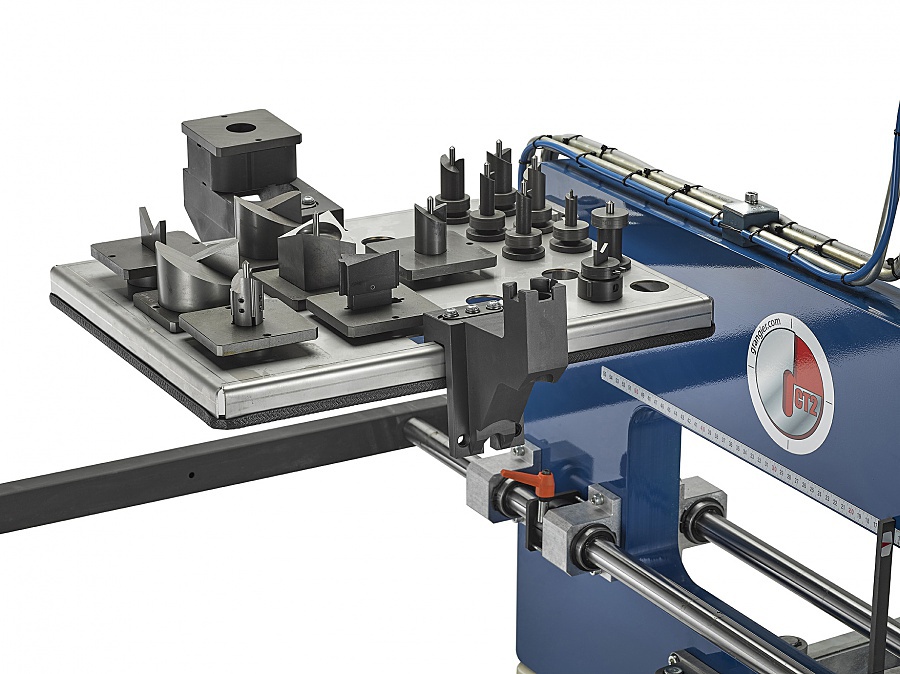

| DESIGNATION | REFERENCE |
| POINCONNEUSE CT2 HYDRAULIQUE | |
| Col de cygne profondeur 500 mm, sur socle avec roulettes , avec vérin et centrale intégrés, commande par pédales descente / montée du poinçon, arrêt en position pour travail au tracé, règle de 2 mètres, 2 butées, pour travail en coordonnées, centrale hydraulique 240 v 90 bars. | CT2-H |
| TABLES PORTE-MATRICES: (indispensables, à choisir en fonction des diamètres de poinçonnage) | |
| TABLE PORTE-MATRICES DE 30: pour matrices diamètre 3 à 22,5 mm | |
| TABLE PORTE-MATRICES DE 80: pour matrices diamètre 25,5 à 60 et carrés 50x50 maxi | TPM30 |
| TABLE PORTE-MATRICES DE 150: pour matrices de grandes dimensions 92x92 et autres | TPM150 |
| DEVETISSEUR POUR TABLE DE 150: obligatoire avec table de 150 (permet de poinçonner du diamètre 3 au diamètre 120) | DV150 |
| ACCESSOIRES | |
| SUPPORT A ROULETTE POUR PORTES (indispensables pour grandes portes) | SRP |
| REGLE DE GUIDAGE 1m POUR CT2-MANUELLE (pour aligner les trous et les découpes rectangulaires) | RG |
| PANNEAU DE RANGEMENT POUR OUTILLAGES | CRO |
| SOCLE POUR POINCONNEUSE MANUELLE | SRCT2 |

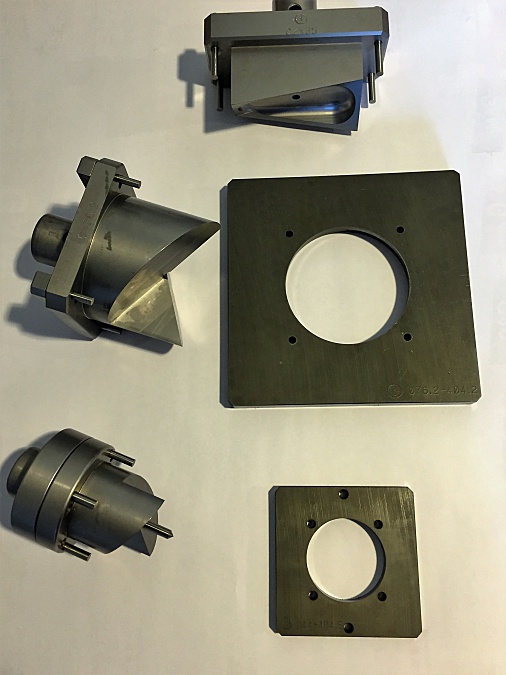

Poinçons matrices Ø23 à 63.5 et carrés 60x60 maxi
| PERCAGE | DESTINATION | REFERENCE |
| PERCAGES RONDS: | ||
| Ø25,5 | ISO 25 | PMR25,5 |
| Ø28,3 | PG 21 | PMR28,3 |
| Ø30.5 | PMR30.5 | |
| Ø32,5 | ISO 32 | PMR32,5 |
| Ø33 | PMR33 | |
| Ø34 | PMR34 | |
| Ø37 | PG 29 | PMR37 |
| Ø40,5 | ISO 40 | PMR40.5 |
| Ø41,5 | PMR41.5 | |
| Ø43 | PMR43 | |
| Ø44 | PMR44 | |
| Ø47 | PG 36 | PMR47 |
| Ø50,5 | ISO 50 | PMR50,5 |
| Ø54 | PG 42 | PMR54 |
| Ø56 | PMR56 | |
| Ø60 | PG 48 | PMR60 |
| Ø63,5 MAXI | ISO 63 | PMR63,5 |
| PERCAGES CARRES ET RECTANGULAIRES: | ||
| 15X15 | PMC15X15 | |
| 16,1X13,5 | PMC16,1X13,5 | |
| 18X12 | PMC18X12 | |
| 20X20 | PMC20X20 | |
| 22X22 | PMC22X22 | |
| 25X7 OBLONG | Vis de 6 | PMC25x7 |
| 30X22 | PMC30X22 | |
| 33X15 | PMC33X15 | |
| 33X20,3 | PMC33X20,3 | |
| 34X21,5 | PMC34X21,5 | |
| 35X10 | PMC35X10 | |
| 35X35 | PRISE HARTING | PMC35X35 |
| 36,5X21,5 | PMC36,5X21,5 | |
| 36X26 | PMC36X26 | |
| 36X36 | PMC36X36 | |
| 40X30 | 67,5x 30 | PMC40X30 |
| 40X40 | PMC40X40 | |
| 45X29 | 71 x 29 | PMC45X29 |
| 45,3X 22,2 | DIN 48 x 24 | PMC45,3X22,2 |
| 45,3X 45,3 | DIN 48 x 48 et plus | PMC45,3X45,3 |
| 46X36 | PMC46X36 | |
| 47X36 | PMC47X36 | |
| 50X14 | PMC50X14 | |
| 50X25 | PMC50X25 | |
| 50X37 | PMC50X37 | |
| 50X44,5 | PMC50X44,5 | |
| 58,5X 58,5 maximum | sur mesure | PMCS |
| 9 Broches | subd9 | PMSD9 |
| 15 Broches | subd15 | PMSD15 |
| 25 Broches | subd25 | PMSD25 |
| 37 Broches | subd37 | PMSD37 |
| LAMES DE DECOUPE POUR GRANDES OUVERTURES: | ||
| Ensemble lame, porte-lame et matrice 30X5 pour découpe | LD30 | |
| Ensemble lame, porte-lame et matrice 45,3X5 pour découpe | LD45 | |
| Ensemble lame, porte-lame et matrice 60X5 pour découpe | LD60 | |
| FORMES BOUTONNIERE: | ||
| Ensemble poinçon-matrice pour boutonnière D6,5x D12 | PMBS12X6,5 | |
| Ensemble poinçon-matrice pour boutonnière D7x D15 | PMBS15X7 | |
| DECOUPES POUR SERRURES: | ||
| D22,5X20,1 | PMRS22,5X20,1 | |
| D22,5X18,5 | PMRS22,5X18,5 | |
| D22,5X21,2 | PMRS22,5X21,2 | |
| D17XD10 X33.3 de haut | PMBS17X10 | |
Poinçons matrices Ø3 à 22.5
| PERCAGE | DESTINATION | REFERENCE |
| Ø4,2 | PMR4.2 | |
| Ø5 | PMR5.2 | |
| Ø6,5 | PMR6.5 | |
| Ø8 | LED | PMR8 |
| Ø8,2 | LED | PMR8,2 |
| Ø10 | PMR10 | |
| Ø10,2 | PMR10,2 | |
| Ø12 | PMR12 | |
| Ø12,2 | LED/ISO 12 | PMR12,2 |
| Ø12,7 | PG7 | PMR12,7 |
| Ø14,5 | PMR14,5 | |
| Ø15,2 | PG9 | PMR15,2 |
| Ø16,5 | ISO 16 | PMR16,5 |
| Ø17,5 | PMR17,5 | |
| Ø18,6 | PG11 | PMR18,6 |
| Ø20,4 | PG13/ISO 20 | PMR20,4 |
| Ø22,5 | PG16 | PMR22,5 |
| Ensemble lame, porte-lame matrice 20X3 pour découpe | LD20 | |
| 8,7X8,7 | PMC8,7X8,7 | |
| Ø 23 maximum | sur mesure | PMRS |
| OUTILLAGES EN RECHANGE | ||
| Poinçon Ø 22,5 maxi standard | PO23 | |
| Matrice Ø 22,5 maxi standard | M022 | |
| Lame de 20 x 3 | L20 | |
| Matrice de 20 x 3 | M20 | |
