EMPORTE-PIECES RONDS ET RECTANGULAIRES POUR ACIER STANDARD
Emporte-pieces au détail, ronds et rectangulaires pour ACIER
Consulter le tableau des références machines et outillages :
- Une gamme complète d'emporte-pièces pour Acier épaisseur 2 mm maxi.
- Poinçon+matrice vendus ensemble, les axes et vis à billes sont vendus séparément.
- Filetages compatibles avec les autres grandes marques du marché.

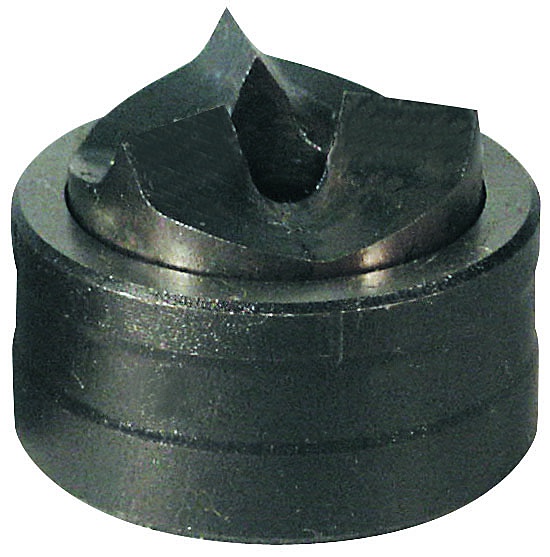

- Forme "Tristar" sur les poinçons ronds jusqu'à Ø 63.5 mm, permettant de couper la débouchure en 3 morceaux .
PRODUITS CONNEXES
- CT2-h 80 poinçonneuse électro-hydraulique
- CT2-h poinçonneuse électro-hydraulique
- CT2-m poinçonneuse manuelle
- emporte-pièces ronds et rectangulaires pour inox
- emporte-pièces ronds et rectangulaires "hors standard"
- coffrets pompe hydraulique manuelle et emporte pièces pour acier tristar
- coffrets pompe hydraulique manuelle et emporte pièces pour inox tristar plus
- pompe hydraulique portable pour emporte pièces akku punch
- vérin de poinçonnage pour emporte pièces avec pompe à pied hydraulique
- scie cloche
EMPORTE PIECES RONDS POUR ACIER
| DESIGNATION | DESTINATION | REFERENCE |
| Ø 12.5 | M12 | 01770 |
| Ø 12.7 | PG7 | 01001 |
| Ø 15.2 | PG9 | 01771 |
| Ø 16.2 | M16 | 01772 |
| Ø 18.6 | PG11 | 01773 |
| Ø 20.4 | PG13/M20 | 01774 |
| Ø 22.5 | PG16 | 01775 |
| Ø 22.5 avec ergot anti-rotation largeur 3 mm | 01420 | |
| Ø 25.4 | M25 | 01776 |
| Ø 28.3 filetage Ø 9.5 | PG21 | 01777 |
| Ø 28.3 filetage Ø 19 | PG21 | 01778 |
| Ø 30.5 | 01779 | |
| Ø 32.5 | M32 | 01782 |
| Ø 37 | PG29 | 01781 |
| Ø 38 | 01133 | |
| Ø 40.5 | M40 | 01782 |
| Ø 42,8 | 01157 | |
| Ø 43,2 | 01161 | |
| Ø 47 | PG36 | 01783 |
| Ø 49,6 | 01169 | |
| Ø 50.5 | M50 | 01784 |
| Ø 54 | PG42 | 01785 |
| Ø 61,5 | 01205 | |
| Ø 60 | PG48 | 01786 |
| Ø 63.5 | M63 | 01787 |
| à partir du diamètre 68, utiliser une pompe hydraulique | ||
| Ø 68 | 01241 | |
| Ø 70 | 01221 | |
| Ø 75,5 | M75 | 01225 |
| Ø 76,2 | 01229 | |
| Ø 80 | 01237 | |
| Ø 82 | 01245 | |
| Ø 89 | 01251252 | |
| Ø 92 | 01253254 | |
| Ø100,5 | 01257258 | |
| Ø115,5 | 01265266 | |
| Ø120 | 01267268 | |
| Vis à billes de rechange 9.5 x 50 | 01339 | |
| Vis à billes de rechange 19 x 55 | (Ø37max) | 01340 |
| Vis à billes de rechange 19 x 75 | (Ø 40.5 à 60) | 01341 |
| Axe hydraulique Ø 9.5 x 75 | 02009 | |
| Axe hydraulique Ø 19 x 75 | 02002 | |
| Adaptateur Ø 19 x 9.5 | 01353 | |

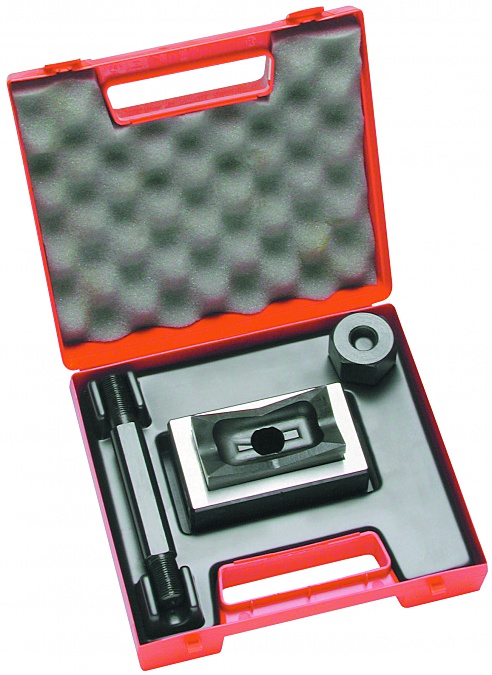

| Coffrets d'emporte pièces Tristar pour acier : | ||
| Coffret de 9 emporte pièces PG9 à PG48 | 017571 | |
| Coffret de 7 emporte pièces M16 à M63 | 01757 | |
| Pour fabrication d'emporte-pièces sur-mesure, nous indiquer le diamètre ou la longueur x largeur, le matériau à poinçonner, l'épaisseur | ||

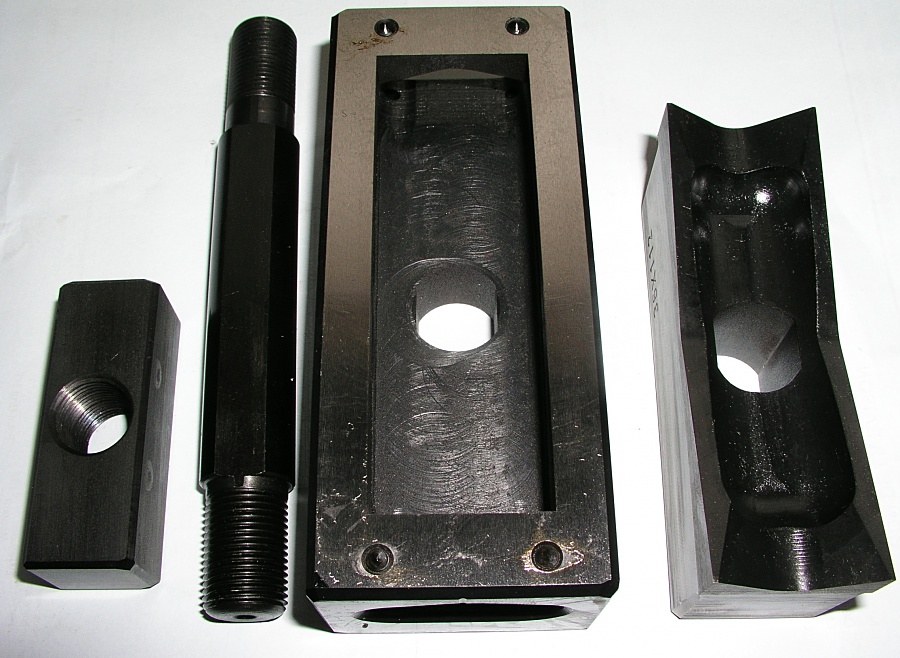

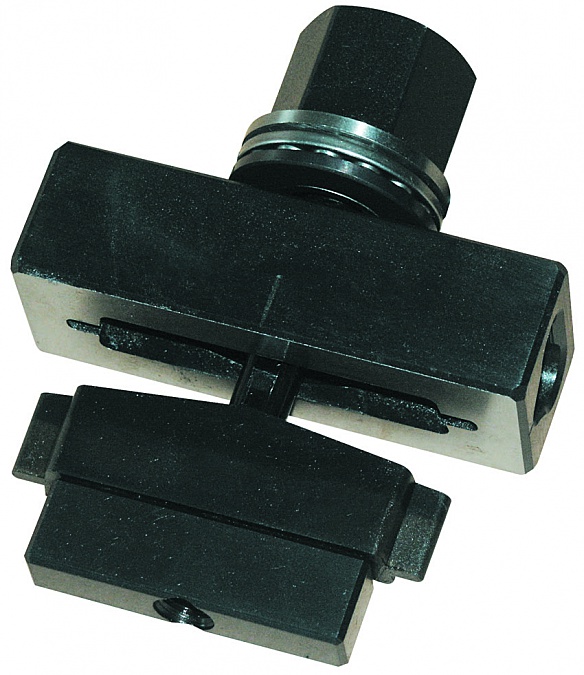

EMPORTE PIECES CARRES OU RECTANGULAIRES POUR ACIER
| DIMENSIONS DE L'EMPORTE-PIECE | REFERENCE |
| 9,53X9,53 | 10402 |
| 12,7x12,7 | 01300 |
| 15,8x15,8 | 01301 |
| 17X19 | 01301 |
| 19x19 | 01302 |
| 21,8X25,8 | 01318 |
| 22X30 | 01319 |
| 22X42 | 01320 |
| 22,2x22,2 | 01303 |
| 22x45 | 010241 |
| 24x24 | 01331 |
| 25,4x25,4 | 01304 |
| 29X71 | 010243 |
| 30X30 | 10271 |
| à partir du carré 45,5x45,5, utiliser une pompe hydraulique | |
| 45.5x45.5 | 01313 |
| 45X92 | 01314 |
| 50,8x50,8 | 01306 |
| 68X44,5 sur demande, pour "boitier Essailec" | 01500 68x44.5 |
| 68x68 | 01308 |
| 68X138 | 01330 |
| 92x92 | 01309 |
| 125x125 | 01431 |
| 138X138 | 01311 |
| Pour connecteurs industriels: | |
| ces emporte-pièces sont équipés de 4 pointeaux pour pointage des 4 trous de fixation du connecteur | |
| 36x52 6 Pôles | 01325 |
| 36x65 10 Pôles | 01326 |
| 36x86 16 Pôles | 01327 |
| 36x91 | 01323 |
| 36x112 24 Pôles | 01328 |
| 46x86 | 01322 |
| 46x112 | 01324 |
| Pour prises "Sub-D" : | |
| ces emporte pièces peuvent être actionnés manuellement ou hydrauliquement | |
| 19,8x11,3 9 Pôles | 01366 |
| 28,2x11,3 15 Pôles | 01367 |
| 41,9x11,3 25 Pôles | 01368 |
| 58,4x11,3 37 Pôles | 01369 |
| 55,7x13,9 50 Pôles | 01370 |
