Fabrication d’un Tableau Général Basse Tension TGBT avec des machines-outils
La construction d'un tableau général basse tension (TGBT) nécessite l'utilisation d'outils spécifiques aux métiers de l'électricité. Leur puissance, pouvant aller jusqu’à plusieurs dizaines de mégawatts, est fonction de leur nombre de départs. Remplissant de nombreuses fonctions ces tableaux électriques sont fabriqués selon des normes exigeantes. Des machines facilitent le travail des tableautiers et le respect de ces normes pour l’installation des différents composants d’un TGBT.
À quoi sert un Tableau ou une Armoire électrique Basse Tension ?
Un tableau général basse tension a plusieurs fonctions. D’une façon générale, sa fonction est de recevoir puis redistribuer l'électricité par des circuits secondaires dans des bâtiments tertiaires et industriels. Au cœur de la distribution électrique des bâtiments, le TGBT :
> Reçoit l'alimentation électrique en basse tension provenance d’un réseau de distribution,
> Répartit la puissance électrique selon les besoins des équipements électriques,
> Protège le réseau amont des risques de surcharge ou court-circuit grâce à des disjoncteurs,
> Répartit l'électricité vers les différents circuits d’un ou plusieurs bâtiments,
> Assure une isolation totale des circuits lors des opérations de maintenance,
> Intègre généralement des systèmes de mesure pour le comptage de la consommation,
> Surveille les paramètres électriques grâce à des voyants de fonctionnement,
> Raccorde les armoires, coffrets et tableaux de distribution secondaires,
> Relie le réseau de terre pour assurer la protection contre les chocs électriques.
Ainsi et en respectant les normes en vigueur, les armoires de distribution permettent également de protéger les installations et les opérateurs.

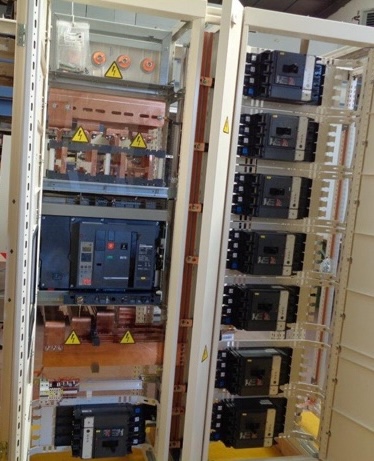

Quels composants trouve-t-on dans un Tableau Général Basse Tension ?

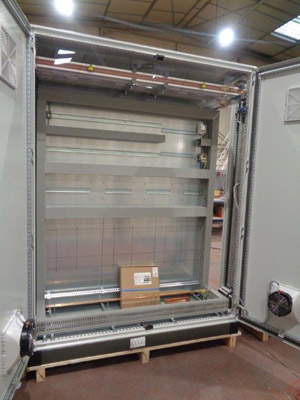

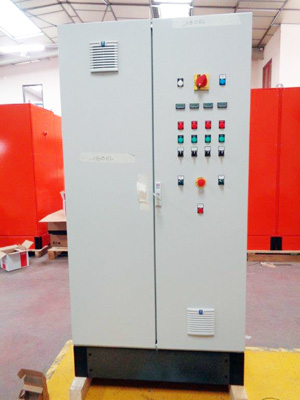

Les éléments constituant un TGBT sont installés dans une armoire métallique assurant une première protection. Des voyants et dispositifs peuvent être placés sur les portes des armoires. Des rails Din sont installés à l’intérieur du tableau.

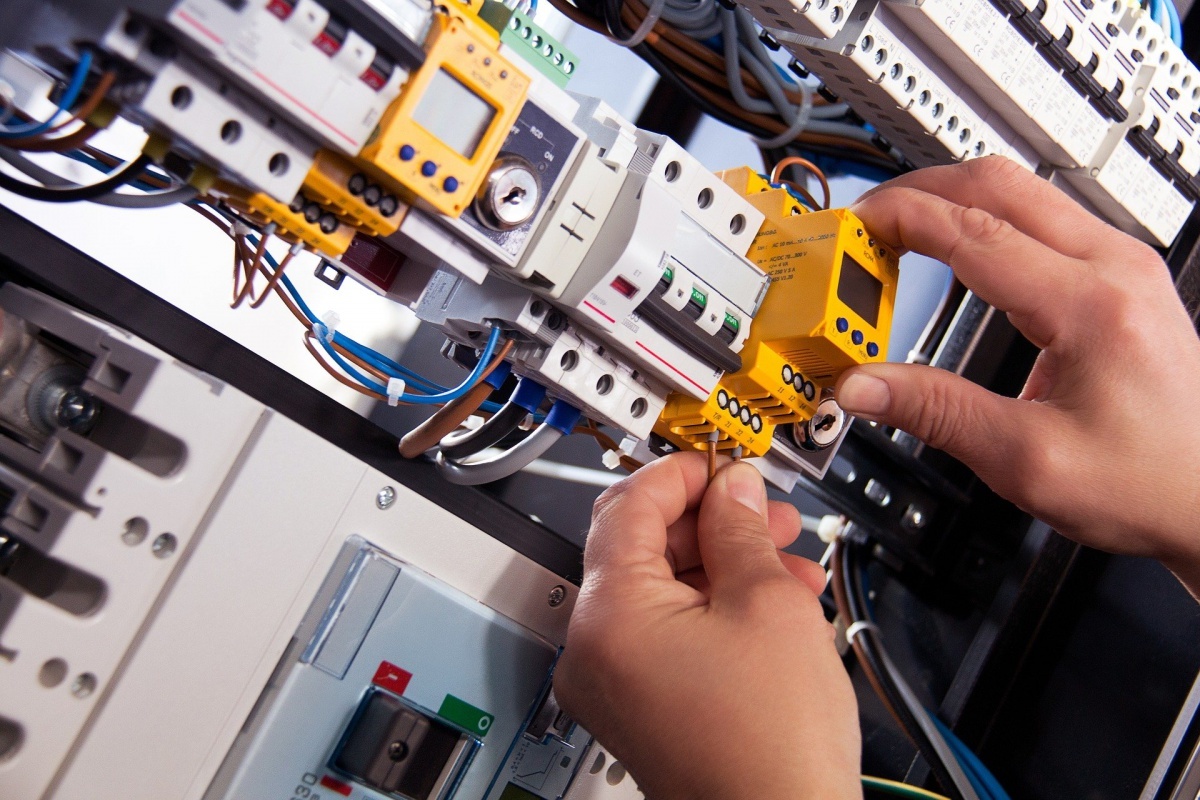

Différents composants électriques composent un TGBT. Les principaux éléments sont des disjoncteurs, des contacteurs, des interrupteurs ou encore des compteurs d’énergie et des dispositifs de protection, ainsi que des jeux de barres en cuivre pour relier ces composants. Des câbles électriques en cuivre de différentes sections sont utilisés ensuite pour les branchements entre le TGBT et les différents équipements électriques qu’il dessert.
Quelles machines et outillages utiliser pour la fabrication d’un Tableau Général Basse Tension ?

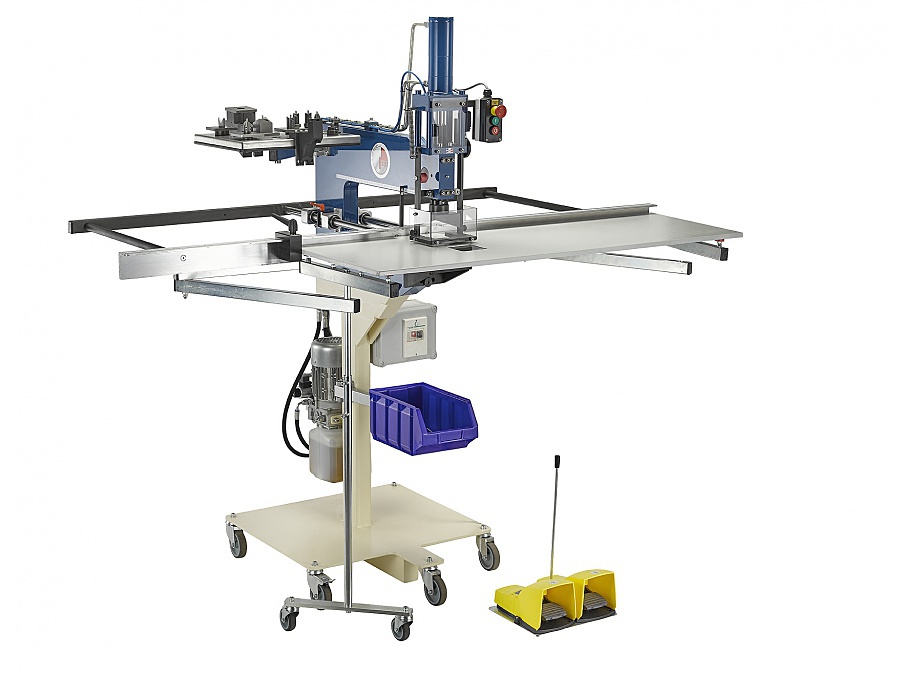

- Les Cisailles Poinçonneuses Plieuses de barres en cuivre « Cisabarre » sont particulièrement adaptées à la construction d’un TGBT. Le courant distribué, dans un immeuble tertiaire ou sur un site industriel, peut être fort, d’où la nécessité d’une machine efficiente et précise.

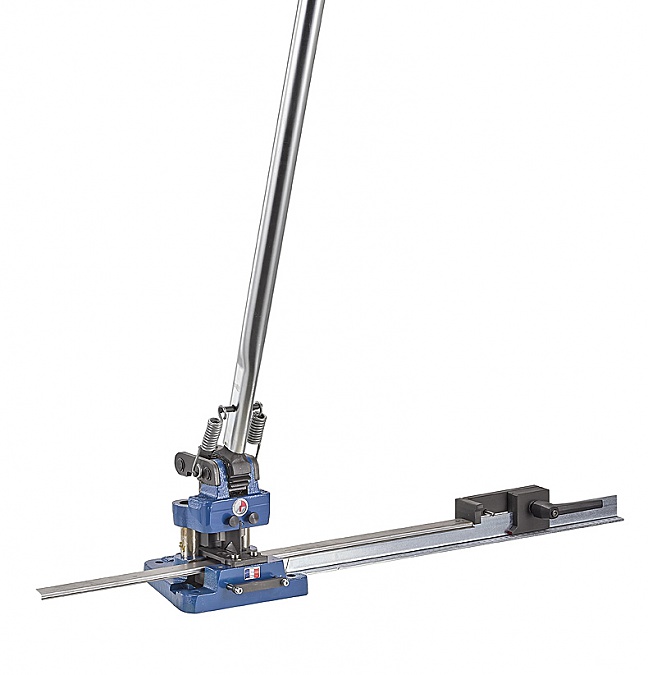

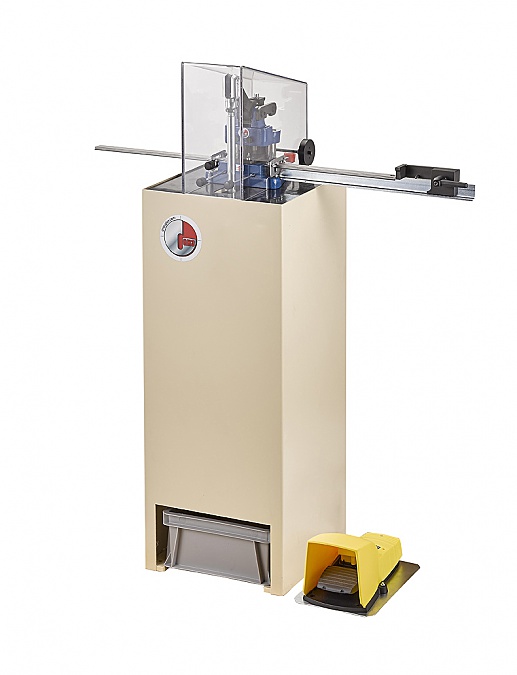

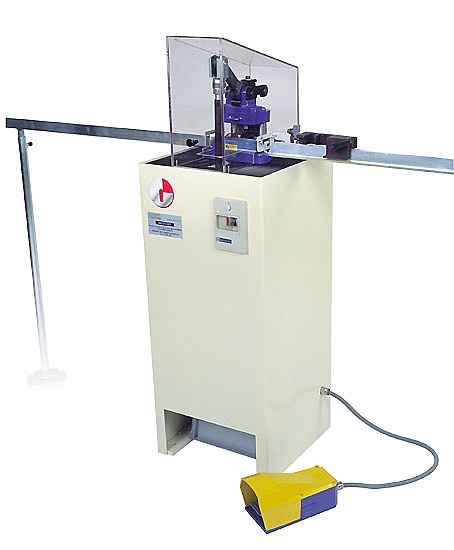

- Le « Coup’Din » de GRANGIER facilite le quotidien des câbleurs depuis plus de 50 ans. Riches de plusieurs versions manuelles ou motorisées, les cisailles poinçonneuses manuelles, électriques ou pneumatiques coupent et percent les rails Din en une seule opération.

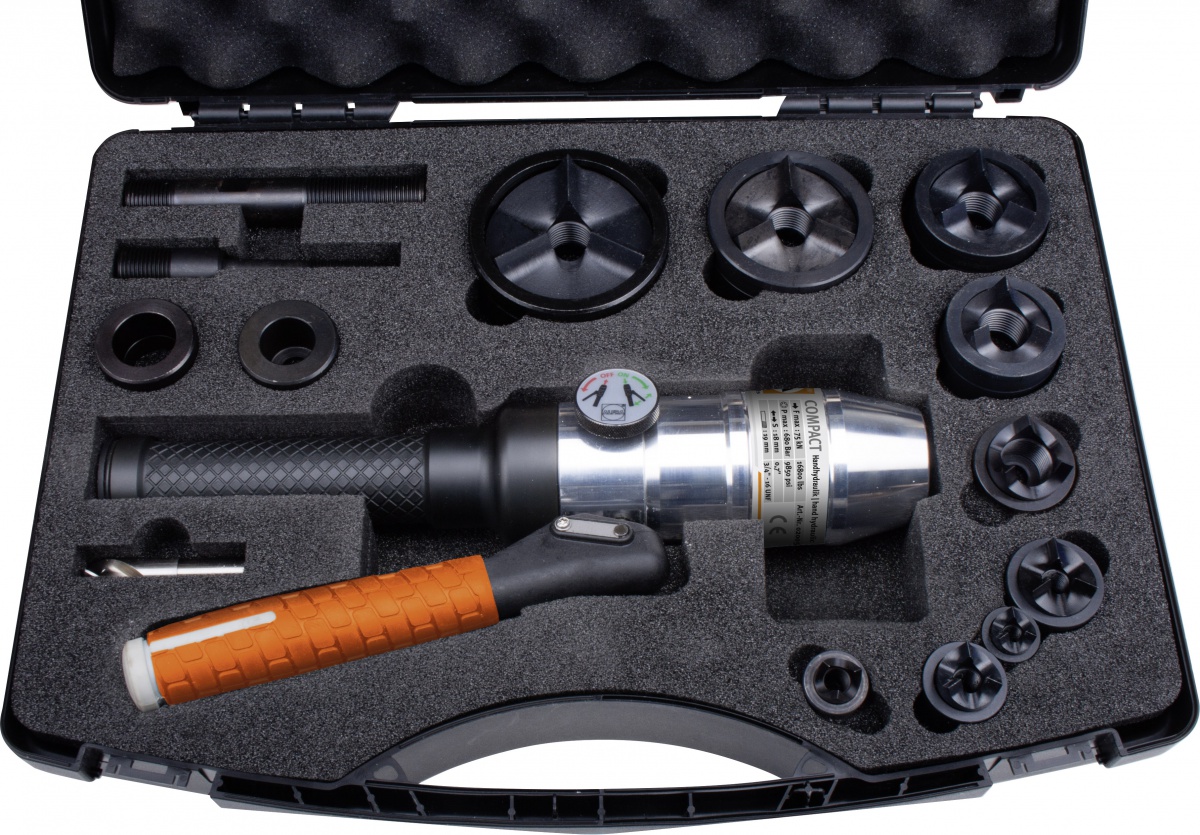

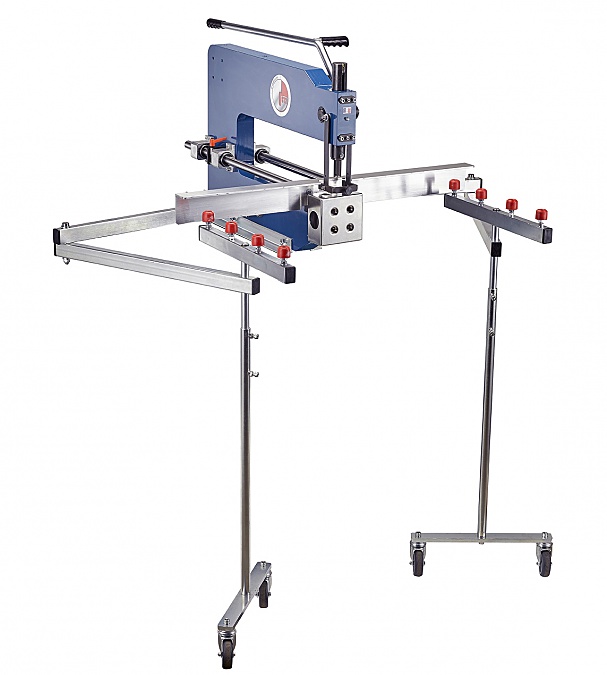

- Les poinçonneuses de portes et coffrets sont idéales pour le perçage et la découpe des tableaux et armoires. Depuis l’outillage manuel type emporte-pièce à la poinçonneuse d’atelier CT2, la gamme permet de couvrir l’ensemble des besoins du tableautier-câbleur.
- L’utilisation d’une cisaille CG125 pour goulottes, couvercles et obturateurs facilite le câblage. Avec cette cisaille, les découpes de goulottes de câblage sont propres, et sans bavures.
FAQ
> Quelles sont les différences principales entre un TGBT et une armoire de commande ?
Un TGBT distribue l’énergie électrique à l’ensemble des équipements d’une installation industrielle ou tertiaire, tandis qu’une armoire de commande est dédiée à la gestion et au contrôle d’équipements spécifiques : machines, systèmes automatisés. La puissance du TGBT centaines de kW contre moins de 100 kW pour une armoire.
Alors qu'une armoire est reliée uniquement à une machine, le TGBT alimente plusieurs départs vers des tableaux secondaires (armoire d’automatismes, salles de commande, etc) et peut intégrer des équipements de comptage. Son emplacement est généralement au départ de l’installation électrique, contrairement à l’armoire, située près de la machine ou du système qu’elle gère.

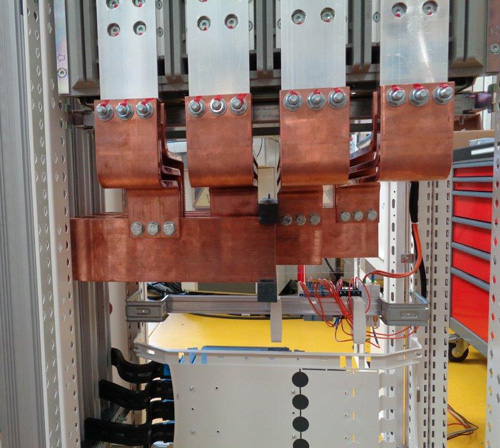

> Quels types de Barres de cuivre sont utilisées dans un TGBT ?
Des barres de cuivre de différentes sections sont utilisées pour transporter le courant entre les divers équipements du tableau : disjoncteurs, sectionneurs… Le choix des barres dépend de l’intensité du courant à distribuer : de plusieurs centaines jusqu’à des milliers d’Ampères.
Les sections courantes vont de 20x5 mm jusqu’à 120x10mm, et même 160x10 mm pour les tableaux les plus puissants.
> Quelles sont les normes à respecter lors de la fabrication d'un TGBT ?
Les TGBT doivent être fabriqués conformément aux normes en vigueur, notamment la norme NF C 15-100 qui définit les règles d'installation et NF EN 60439-1 s’appliquant aux ensembles d’appareillages basse tension. Le respect de nombreuses autres normes de sécurité, dimensionnement est aussi nécessaire pour la fabrication du TGBT.
